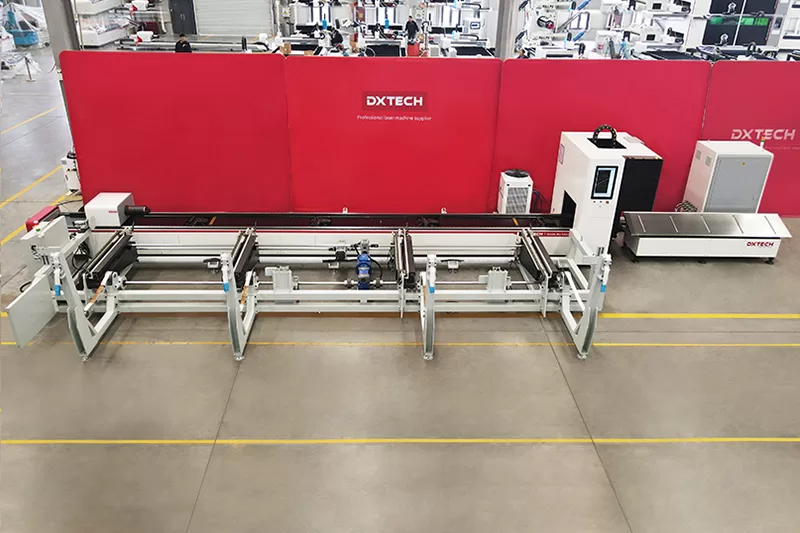

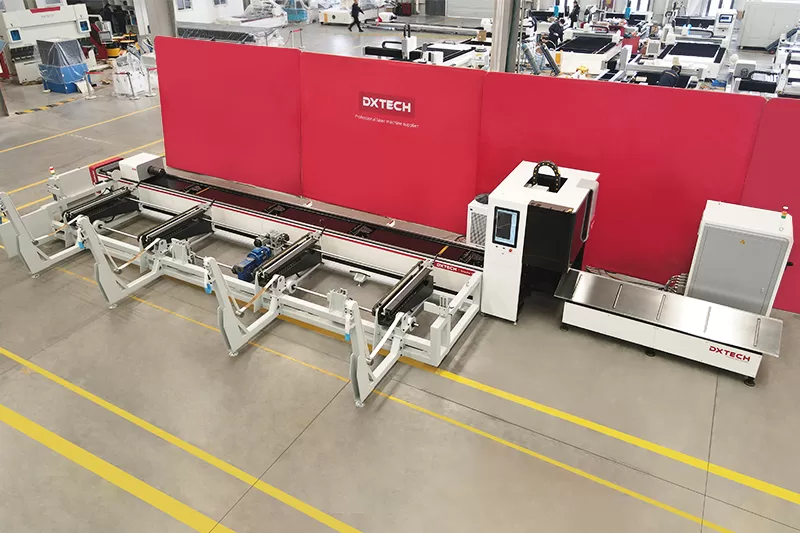

Otomatik Beslemeli Profesyonel Çift Aynalı Metal Boru Kesme Makinesi
Price :
$47.000.00 /Set
Price Range :
$45,000.00 – $65,000.00
Verimli yüksek hacimli boru ve boru kesimi için tasarlanmıştır
- Yüksek hacimli boru ve boru kesme ihtiyaçları için özel olarak tasarlanmış olup, geleneksel lazer sistemlerine göre daha verimlidir.
- Borular ve dikdörtgen borular için tam otomatik yükleme fonksiyonu, ellerinizi tamamen serbest bırakarak çalışmayı daha rahat ve verimli hale getirir.
- Özel şekilli boruların işlenmesi de zahmetsizdir; yarı otomatik yükleme her borunun doğru şekilde işlenebilmesini sağlar.
- Hızlı köşe tepkisi sayesinde kesme verimliliği büyük ölçüde artırıldı ve kısa sürede büyük miktarda iş tamamlanabiliyor.
- Kesim tamamlandıktan sonra iş parçaları otomatik olarak farklı alanlara boşaltılarak sorunsuz bir üretim süreci sağlanır.
Lazer CNC Makineleri Videosu
Metal Boru Fiber Lazer Kesim Makinesi avantajları
1. Ağır mekanik yapı:
- Yatak, üst sınıf karbon çeliğinden yapılmıştır ve sağlam ve dayanıklı olması için hassas şekilde kaynaklanmıştır ve uzun süreli kullanım testine dayanabilir.
- Takım tezgahı, yapısal sağlamlığı büyük ölçüde artırmak, deformasyonu ve titreşimi azaltmak ve tutarlı kesme doğruluğu sağlamak için 600 ° C gerilim giderme tavlama teknolojisini kullanır.
2. Pnömatik kendinden merkezlemeli ayna:
- İş parçasının sağlam bir şekilde sabitlenmesini sağlamak amacıyla hızlı ve yüksek hassasiyette bağlama sağlamak için gelişmiş pnömatik teknoloji kullanılır.
- Kendinden merkezlenen dişli bağlantı tasarımı, yalnızca borunun yük taşıma kapasitesini (120 kg’a kadar) artırmakla kalmaz, aynı zamanda işlemenin stabilitesini ve doğruluğunu da sağlar.

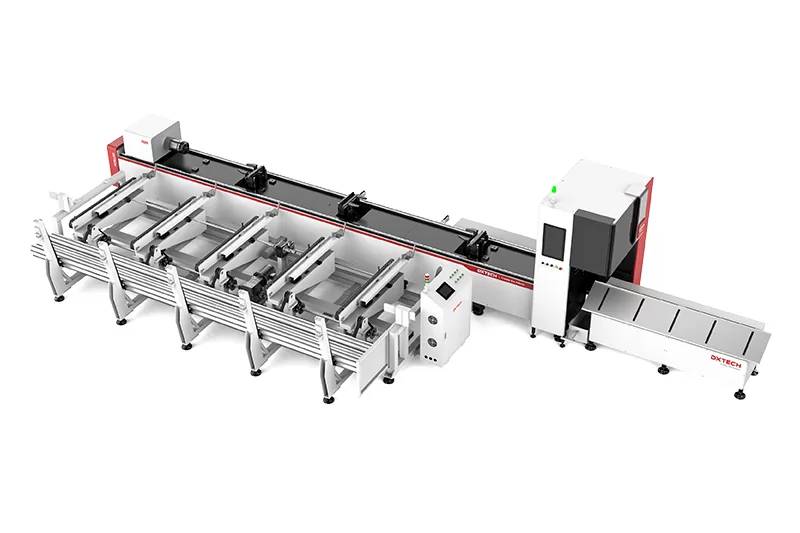

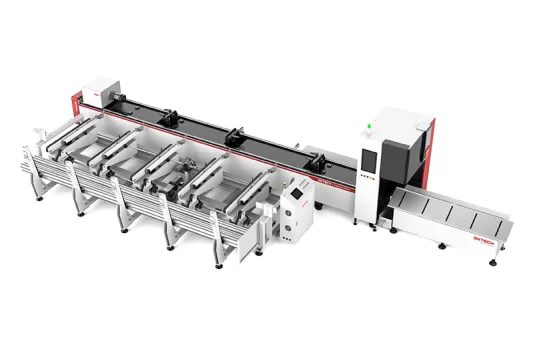

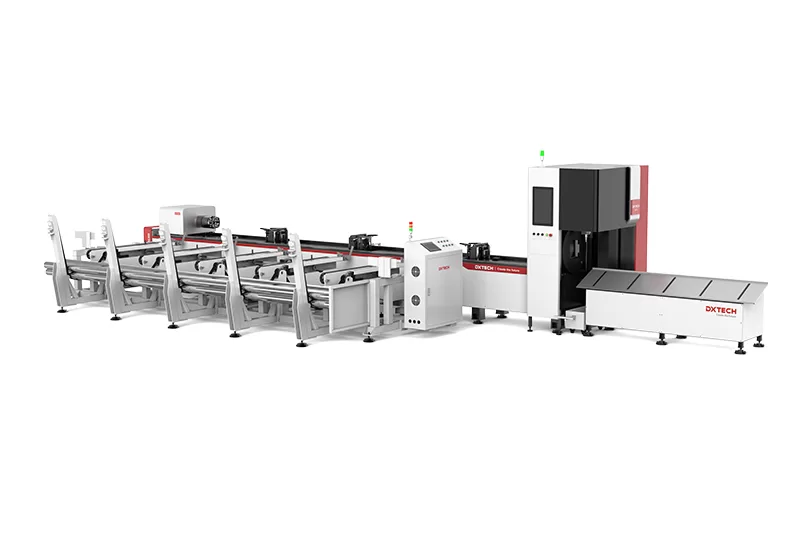

3. Otomatik besleme ve otomatik yükleme:
- Hızlı, yüksek kaliteli kesim elde edin ve ürün kalitesinin istikrarını ve güvenilirliğini sağlayın.
- Optimize edilmiş otomatik besleme ve yükleme sistemi yalnızca üretim verimliliğini artırmakla kalmaz, aynı zamanda iş parçasının her tarafının yüksek hassasiyette işlenmesini sağlar.
- Müşterilerin kullanım sırasında çok yönlü destek ve yardım almasını sağlamak için mükemmel satış sonrası hizmet sunmaya kararlıyız.
4. Otomatik odaklama sistemi:
- Hiçbir manuel müdahale gerekmez ve otomatik odaklama hızı 10 m/dak’ya ulaşabilir, bu da iş verimliliğini büyük ölçüde artırır.
- Tekrarlama doğruluğu yaklaşık 50 mikron kadar yüksektir, bu da işlemenin stabilitesini ve doğruluğunu sağlar ve çeşitli yüksek hassasiyetli işleme ihtiyaçlarını karşılar.

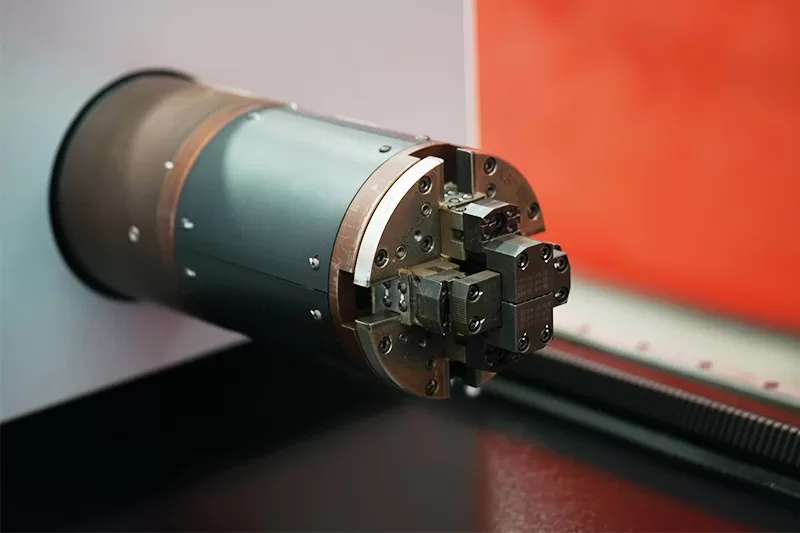

Tam otomatik çift pnömatik ayna
1) Tek tıkla mandren açma ve otomatik merkezleme, yükleme ve boşaltma için bekleme süresini azaltacaktır.

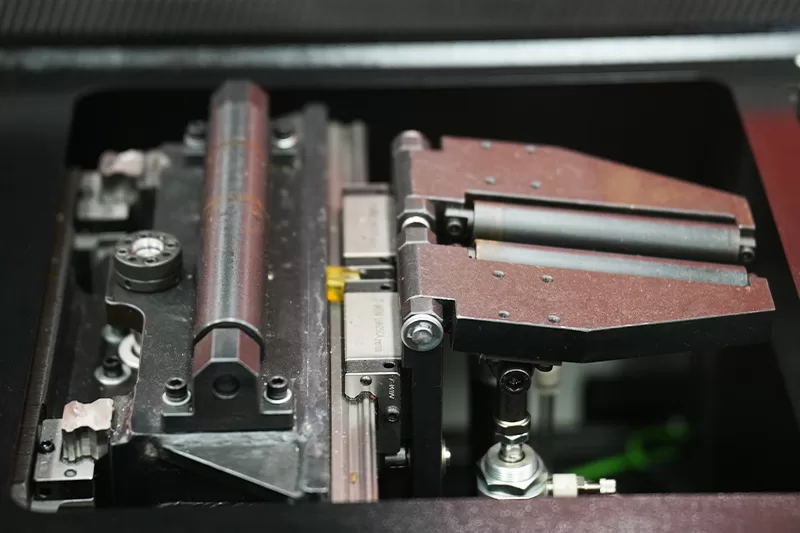

2) Pnömatik açık kelepçe: büyük ve sabit sıkıştırma kuvveti ile ağır boru gevşek veya kaymaz, bu da kesme hassasiyetini garanti eder.

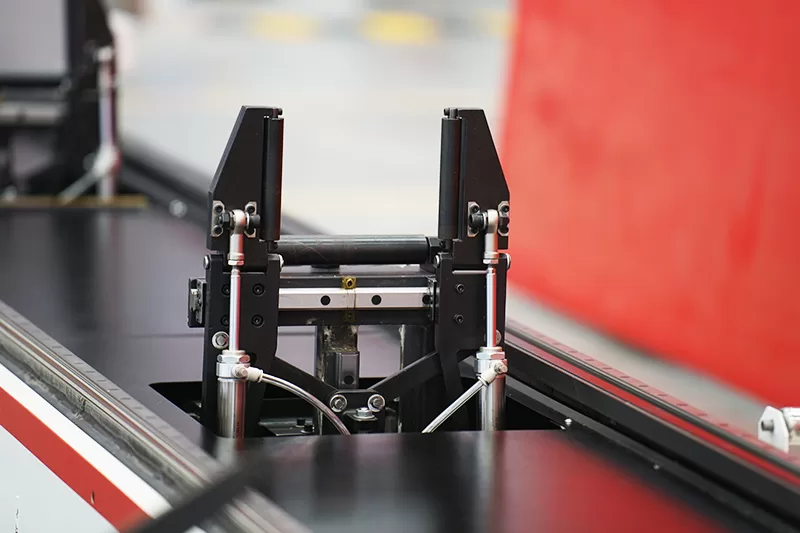

3) Özel destek çerçevesi, borunun sarkma deformasyonunu önleyebilir, kesme hassasiyetini artırabilir ve aynanın hizmet ömrünü uzatabilir.
TubePro boru kesme yazılımı
Boru kesme sistemi
Kesme doğruluğunu sağlamak için metal boruların otomatik merkezlemesini ve eksantrik dengelemesini gerçekleştirebilen profesyonel bir boru kesme sistemidir.
Ortak kenar kesme:
Artık malzemeyi azaltabilir ve üretim maliyetinden tasarruf edebilir.
Köşe kesme işlemi:
Köşeler yanmaz ve kesit kalitesi iyidir.
Akıllı odaklama lazer kafası
Soğutma:
Hem yönlendirme merceği hem de odaklama merceği grubu soğutma aksesuarlarıdır. Ayrıca, memeyi ve seramiği etkin bir şekilde koruyan ve çalışma süresini uzatan soğutma hava akımı nozulu eklenir.
Diyafram peşinde:
35 mm açıklık sayesinde, kaçak ışığın girişimi etkili bir şekilde azaltılır.
Otomatik odaklama:
Insan müdahalesi olmadan odaklama hızı 10m/dak’ya ulaşabilir ve tekrarlanabilirlik yaklaşık 50 mikrondur.
Teknik parametreler
Model | TK6220/TK9220 | TK6240/TK9240 | TK6300/TK9300 | TK6360/TK9360 |
Max. tube length | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m | 6.5/9.2m |
Tube shape | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular | Round/square/rectangular |
Max. tube weight | 300kg 16kg/m | 350kg 55kg/m | 600kg 30kg/m | 1000kg 83kg/m |
Positioning accuracy | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
Repositioning accuracy | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
Chuck | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks | Two pneumatic chucks |
Max. chuck rotating speed | 130r/min | 130r/min | 130r/min | 130r/min |
Laser power | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW | 1kW – 4kW |
Laser | Multiple options | Multiple options | Multiple options | Multiple options |
Clamping range | Φ20-Φ220mm
□20 – □150mm |
Φ20-Φ240mm
□20 – □170mm |
Φ10-Φ300mm
□20 – □210mm |
Φ20-Φ360mm
□20 – □250mm |
Başvuru
Metal tüp lazer kesim makinesi, çeşitli metal tüpleri ve boruları yuvarlak, kare, dikdörtgen ve eliptik şekillerde kesmeye adanmıştır. Ayrıca L-, H-, U-şekilli çelik çubukları kesebilir ve bu tüp ve borulardan karmaşık desenleri kesebilir. Metal boru lazer kesim makinesi, dekorasyon, mobilya, otomotiv parçaları, inşaat, sanat eserleri ve diğer sektörlerde yaygın olarak kullanılmaktadır.
